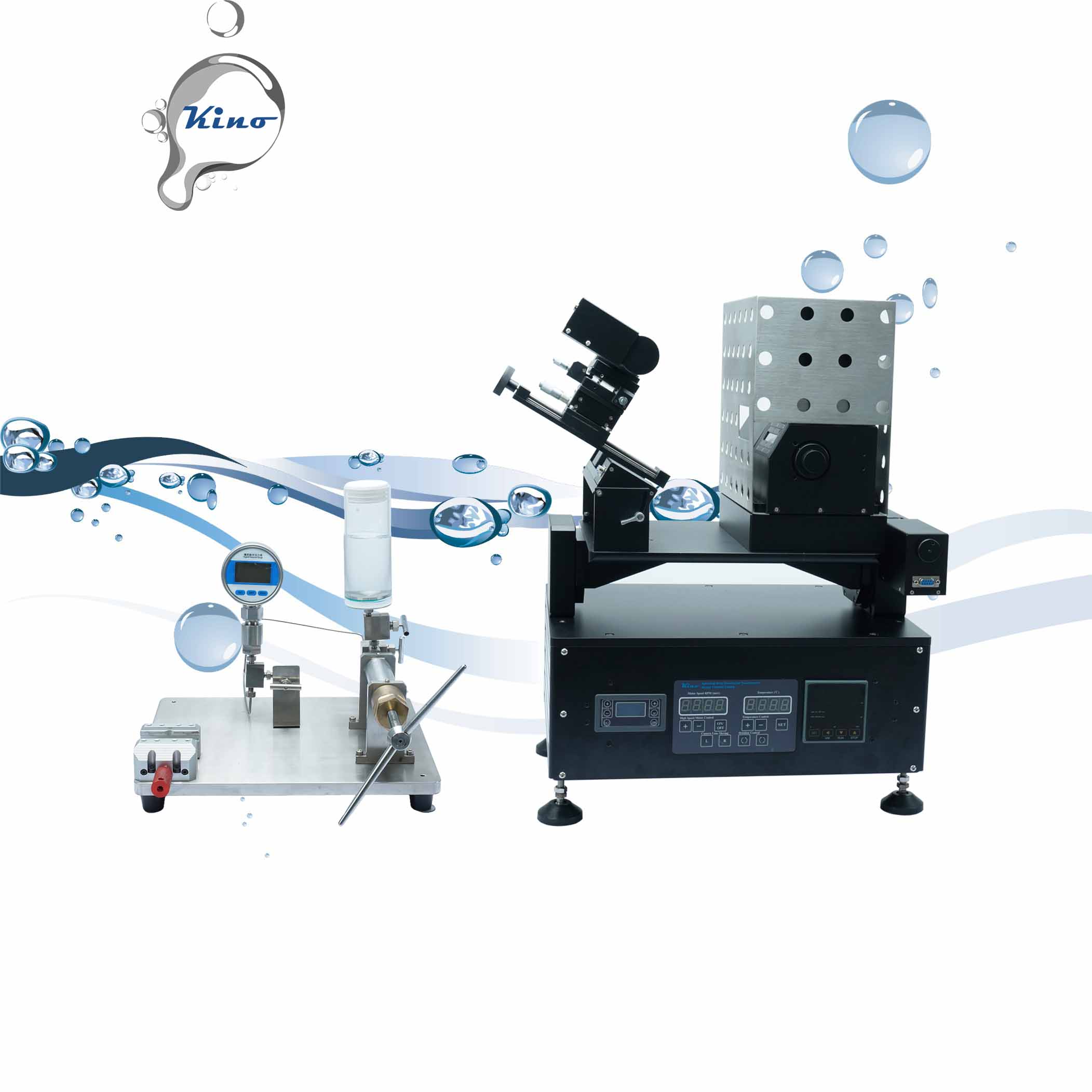

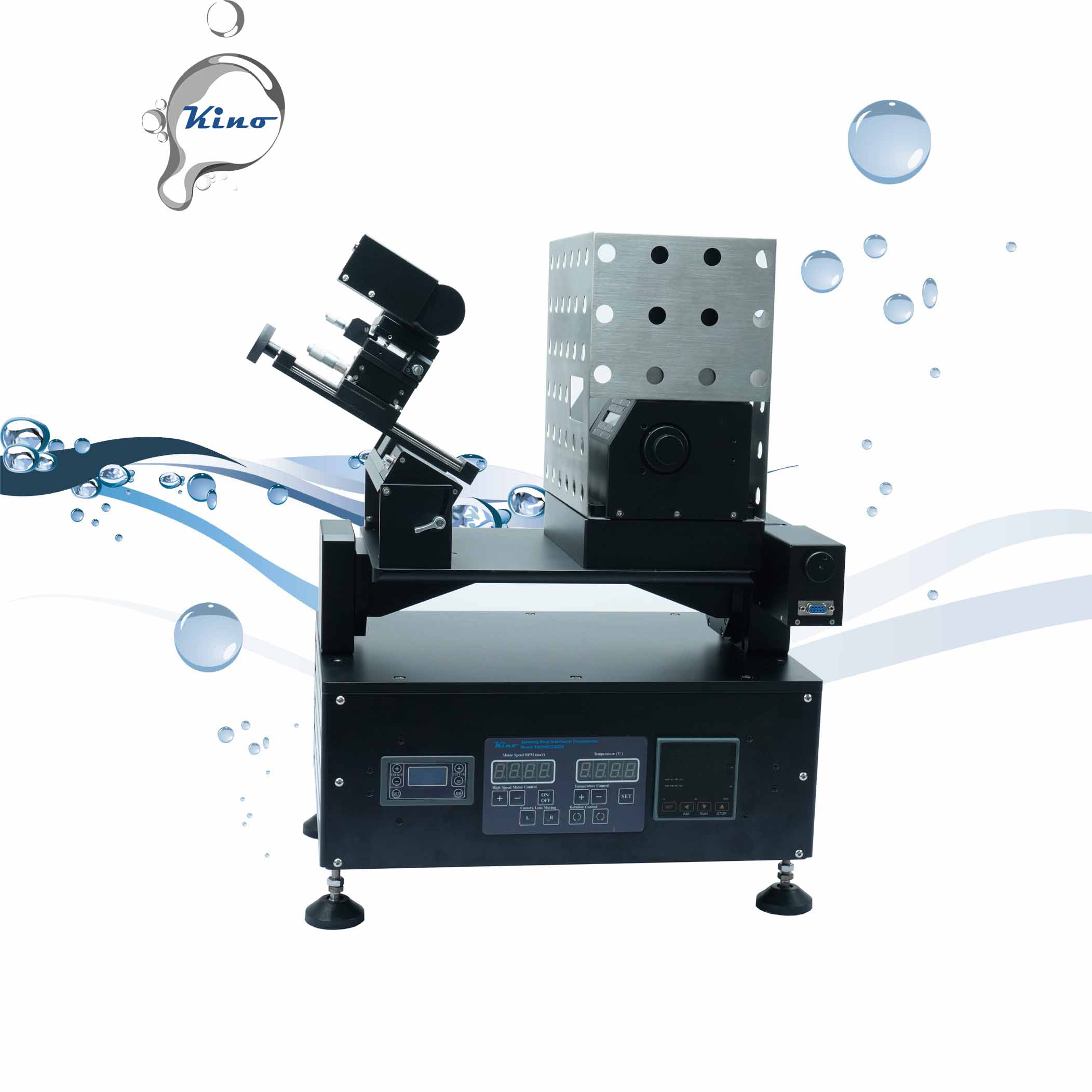

e乐彩线路检测基于温度与压力双耦合以及物理模型有量纲分析的旋转滴界面张力测试

e乐彩线路检测 🔬 核心优势：

e乐彩线路检测 √「温、压双耦合控制系统」突破行业痛点

√ 双重精准控温：±0.05℃精准温控，消除温度漂移

e乐彩线路检测 √ 主动压力控制：0.001MPa超微压力调节，攻克液柱热胀冷缩难题

e乐彩线路检测 （可实现温压参数全维度闭环控制，数据可靠性提升300%）

🚀 创新突破：

- 采用ADSA®-RealDrop®智能算法：基于第一性原理有量纲计算

- 通过离心场量纲重构技术，支持全邦德系数范围测算

e乐彩线路检测 - 基于顶部弧面S拟合法，测值稳定性提升35%

e乐彩线路检测 （突破基于经验驱动的有限范围邦德系数Young-Laplace方程拟合法以及1940年代Vennegut查表估算法局限，误差率降低至5%）

e乐彩线路检测 💡 功能升级：

► TFOV^{T M}全景视野与显微视野动态追踪系统

► 粘附力测试功能：贴合油田化学驱替

e乐彩线路检测 智能锁滴：连续旋转运动蜗轮蜗杆联动技术实现毫秒级液滴定位与锁定

► 全域观测：全视频全景成像，支持粘附力测量

（特别适配油田三次采油体系，表面活性剂评价效率提升80%）

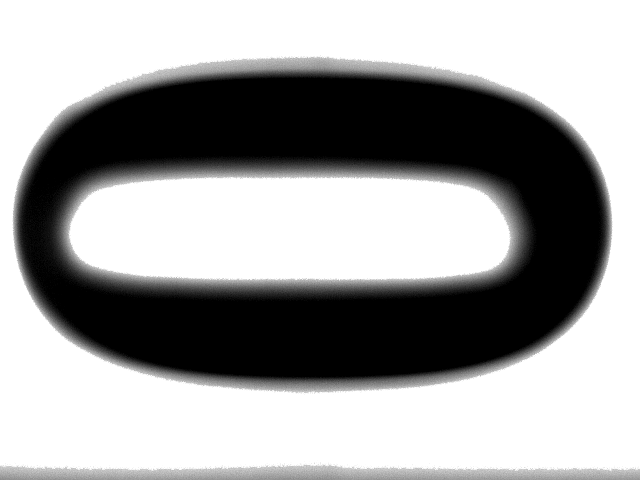

 测试原理：旋转滴法Spinning Drop

旋转滴界面张力测试原理是一种基于测量悬浮在填充有液体的水平圆柱形管中心的围绕其长轴旋转的液滴（或气泡）的形状来测定表面或界面张力的方法。 该方法特别适用于测定非常低或超低的界面张力。

1. 基于第一性原理的有量纲分析技术

方法名称：阿莎®（ADSA-RealDrop®）的Young-Laplace方程拟合法

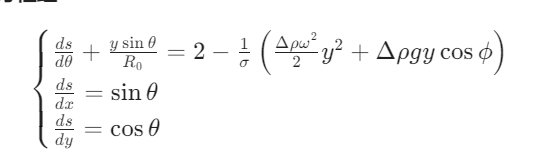

控制方程组：

---

2. 基于经验驱动的无量纲Young-Laplace方程拟合法

核心参数：

方法特点：

• 通过引入邦德数（$$进样器控制：

  Z移动120mm，可精确对多卡位位置高度进行定位调节（可选12.5mm、25mm、60mm、100mm或更大行程）、自动控制，精度0.01mm，1mm螺距，实现移液控制，可预设位置，液滴回弹及Z轴振荡功能。

  进样系统翻转功能：

  可通过微齿轮手柄进行水平或垂直方向定位，整体可超90°翻转，便于放置较大样品或对针头进行清洁处理。

  镜头焦距调整：

  120mm行程，1mm螺距丝杆驱动，0.1mm精度

  力学法表面张力模块：表面活性剂动态表面张力及三明治效应

  样品管清洁度测试

  测试原理

  → 基于阿莎®算法的铂金板法测试原理（Wilhelmy Plate）

  → 基于铂金环法测试原理（DuNouy Ring）

  （注：铂金环和铂金板是选购件，根据不同需求配置）

  传感器测量范围：

  《100g

  表面张力测量范围：

  0-10,000mN/m

  表面张力测量分辨率：

  0.001mN/m

  动态表面张力速度：

  1ms

  平衡表面测量：

  可以




  软件系统：基于阿莎®（ADSA-RealDrop®）技术的Young-Laplace方程拟合
  界面张力测量算法：	阿莎®（ADSA-RealDrop®）技术的有量纲Young-Laplace方程求解
  	可选广义Young-Laplace方程拟合法，修正非牛顿体流的粘度对界面张力测值的影响
  	Vonnegut法/Bashforth–Adams表法
  界面流变分析功能：	振荡滴法用于振荡实验，支持松弛分析、弹性模量计算及粘塑性参数提取。 界面流变粘、弹性模量测量范围：10-7-100mN/m，分辨率：10-7mN/m
  智能液滴分析模块：	智能化液滴追踪系统与锁定技术 支持实时动态捕捉旋转液滴轮廓，通过多尺度特征提取深度学习算法，实现毫秒级液滴中心定位与形态锁定，适应宽转速范围（100~20,000 rpm）下的目标跟踪。
  	高精度边缘检测引擎 基于3种自动智能阈值算法，亚像素级梯度场解析技术，自动识别液滴-流体相边界，在复杂光学干扰（如溶液浑浊、气泡干扰）下仍保持＞99%的轮廓还原精度。
  	自适应Young-Laplace拟合器 内置非线性曲率优化模型，通过CNN神经网络迭代逼近算法动态修正液滴轮廓与离心力场参数，输出界面张力值（γ）的重复性误差≤1 mN/m。
  	自学习环境补偿机制 基于3D红宝石球校准工具，精确测量折射率对于界面张力影响。 提供实时标准丝功能，可随时核查数据的准确度
  智能粘附力分析系统：	多相动态粘附力分析模块 1.     三相体系模拟技术 基于智能倾角锁定与浮力平衡算法，支持岩芯/原油/表面活性剂（二元或三元复配体系）的界面张力（IFT）及接触角同步测量，直接关联油藏孔隙内流体滞留行为模拟，解析精度≤±5%。 倾角动态反馈调节范围：0°~25°，步进精度±0.001°，适配润湿性反转、油膜剥离等复杂界面过程观测。 2. 驱替效能量化引擎 耦合离心力场（0~10,000 rpm或20,000 rpm）与倾角参数协同控制，自动计算表面活性剂剥离功（W剥离）及岩芯润湿性指数（Swet），数据重复性误差＜3%，支持EOR药剂性能分级评价。
  	油藏环境高保真复现模块 1.      极端工况模拟单元 温压控制范围：-20℃~200℃（PID恒温），压力0.001~20 MPa（闭环稳压），兼容高盐度（TDS≤200,000 ppm）及稠油（黏度≤5,000 mPa·s）体系测试。 地层水离子强度模拟：支持Ca²⁺、Mg²⁺、SO₄²⁻等11种离子定制配比，复现真实油藏水化学环境。 2.      多孔介质干扰抑制技术 内置岩芯润湿性自适应修正模型，通过孔隙网络拓扑分析与界面能动态补偿，消除表面粗糙度、毛细管效应对界面张力测量的干扰，数据与驱油实验相关性R²≥0.96。
  编程控制功能:	基于多模态特征动态追踪智能算法实现液滴形态的毫秒级锁定，同步解算界面张力γ值并通过交互式可视化面板进行实时图谱渲染，支持实验全周期而非少量数据点的非易失性存储架构与全链路元数据锚定，确保γ-θ-P-T数据集的时空回溯能力。
  	支持温度-转速-压力-时间序列的任意组合编程
  	支持智能液滴锁定与跟踪功能（软件控制腔体倾斜角度与X移动范围，TX500K可软件控制调整焦距）
  数据库及报告功能	数据完整性保障系统 全流程数据溯源机制 支持原始测试数据与衍生分析结果的元数据绑定（包括拟合曲线、计算结果），符合ISO/IEC 17025标准对检测数据可追溯性要求。 动态数据渲染引擎 实时将拟合曲线（Curve Fitting）与理论模型（如Young-Laplace方程）进行可视化对比，同步生成带置信区间标注的栅格/矢量图形（BMP格式）。 分析结果同步固化技术 通过非易失性存储架构，实现数值解析结果（界面张力γ、接触角θ）与对应谱图的原子化保存，确保数据-图像-环境参数的时空一致性。
  	全生命周期数据仓储系统 全域测试数据持久化存储 采用ISO 27001信息安全管理框架，实现原始传感数据、分析图谱（含拟合曲线及计算结果标记）及环境参数的永久性存储，支持TB级容量扩展。 多模态数据联合检索引擎 支持基于参数（界面张力γ、转速、温度、压力等）、时间戳（ISO 8601标准）的复合查询，可同步调取原始光学图像（BMP格式）、拟合曲线图（BMP）及分析报告片段。 结构化数据导出接口 提供ASTM E3076标准兼容的导出模板，一键生成含元数据锚定（原始图片、拟合图片及计算结果）的Excel（.xlsx）及CSV（UTF-8编码）报告，




  接触角分析软件指标：提供中英文对照版本
  功能：	全自动阿莎®算法（ADSA-RealDrop）法前进后退角（倾斜法或增加减少液滴体积法）、表面张力及界面张力分析，可测试随时间连续测量接触角值或表面张力值
  测试液滴状态：	7种，悬滴法(Pendant Drop)、停滴法(Sessile Drop)（2/3态）、微滴法（MicroDrop）、气泡虏获法、纤维包裹接触角、半月板法等
  接触角测试方法：	→ 9种: 阿莎®算法（ADSA-RealDrop）技术的Young-Laplace方程拟合法、半月板法、MicroDrop®技术的测试单纤维或薄片、θ/2 法、圆拟合法、椭圆拟合法、基于真实液滴®（TrueDrop®）技术的几何模型非轴对称液滴测量法、曲线尺法（切线法、多项式法）、Spline插值曲线拟合法等 → 支持全自动测值，且提供手动二次修改测值结果功能 → 支持手动拟合阿莎®算法和Young-Laplace曲线，可以用于教学演示
  拟合曲线处理技术：	所有液滴轮廓的测试拟合线及数据均自动嵌入到图片中并保存到数据中，可二次修改并导出图片及视频
  本征接触角计算：	左右接触角值分别计算与比较功能，软件自动求取平均接触角，实时计算本征接触角功能（IECA）
  接触角数据取得方式：	全自动测值和人工修整相结合。按测试，软件自动拍照-查找敏感点-计算接触角值-显示计算结果，整个过程无须人工干预，以降低人为因素影响
  接触角量测技术：	数学模型拟合与真实液滴外廓实际量测相结合，解决非对称图像测值问题
  数据库管理功能：	可回放保存的所有图像（大于2000张以上）、导出EXCEL或CSV表格，测值以及曲线拟合结果均可保存到导出的图片上，直观明了。
  曲线尺功能:	曲线拟合：1-8次多项式曲线、圆曲线等20种曲线拟合
  全自动3D接触角分析功能：	实时本征接触角分析功能，可基于三维空间倾斜角度修正的测度本征接触角的测试方法，包括联立接触角计算方程组、倾斜角度的获取、倾斜角度的修正和本征接触角的计算，其特征在于:在进行接触角计算时，对样品表面的倾斜角度进行修正，采用修正重力系数后，得到液滴的本征接触角值。 （注：专利号：201910505556.9）
  表面结构条件接触角分析	→ 软件具有表面粗糙度修正因子，可基于Wenzel或Cassie-Baxter模型修正接触角值；粗糙度仪或原子力显微镜等其他方法所测量的粗糙度数据可输入软件后直接进行修正 → 3D接触角分析功能，提供TFOV顶视棱镜条件下的3D接触角分析功能，分析液滴的轴对称性以及分布百分比
  动/静态接触角测试：	→ 可测试倾斜样品表面或增加减少液滴法或微动法测试前进/后退角，测试算法除了多项式或双圆曲线外，还提供基于3D接触角的阿莎®技术的Young-Laplace方程拟合法 → 可测试倾斜角和滚动角值，自动计算本征接触角
  辅助功能：	水平线、垂直线、纤维轮廓线引导功能，AOI引导线功能 软件具备水平及垂直校准和清晰度辅助功能
  图像处理功能：	提供3种自动图像阈值处理功能和手动图像边缘分析阈值功能，可进行图像处理技术（亮度对比度、图像反转、抠图、魔术棒、橡皮擦功能）、图像预处理功能，具备强大的背景抗干扰能力，能在背景昏暗和视野内多液滴情况下准确识别液滴，计算接触角
  基准线功能：	→ 自动查找水平基线功能，可自动或手动基线，曲面基线可保存在拟合图片中 → 曲面修正：上凸曲面、下凹曲面
  液滴触发功能：	→ 双软件触发技术，可用于测试粉体、纸张以及其他吸水性材料的分析时的第一时间点接触角取得，也可用于小接触角测值全过程拍摄。 → 智能图像过滤功能
  高速图像处理技术：	高速摄像处理软件：内存缓存技术，提高传输速度
  拍摄图像方法：	单张或20-3000帧/秒连续拍摄
  视频录像功能：	可录制AVI格式影视图像，可导出单张图片以及带拟合曲线的视频，可用于PPT文件制作
  表面自由能功能：	12种表面自由能估算模型，分析固体材料表面自由能以及分量 (色散力、极性力、氢键力 、 Lewis酸碱力等)，包括： Equation of State ( Neumann et al. )、Good-Girifalco、WORK、Simple Fowkes、Extended Fowkes、WU法1-2、Schultz法1-2、Acid-base(OSS&Good)、SLL、Zizman临界表面张力法等、
  固体材料可润湿性分析（WBATM）	可润湿性分析功能（WBA®分析、Wetting Envelopes）、本征接触角分析功能
  液体库：	700种以上常用液体表面张力资料，可支持自行上传数据库，可手动删减液体库
  液体表面张力色散力及极性力分量	2种分析模型：WORK、WU
  界面张力测量：	阿莎®算法，第四代Young-Laplace拟合 可测试所有邦德系数范围的表面张力及界面张力值
  界面流变及粘弹系数：	可实现振荡滴，分析表面积、体积与界面张力相位角变化，分析得到粘弹系统
  粘附力测量功能：	可连接到微量传感器，测试液体与固体材料之间粘附力与升降高度的变化；可实现升降高度振荡操控。
  其他自动功能	自动测试随时间变化液滴量（体积和表面积）、粘附功、一液法表面自由能分析功能，可用于测试薄膜表面张力值，可替代达因笔的测试功能
